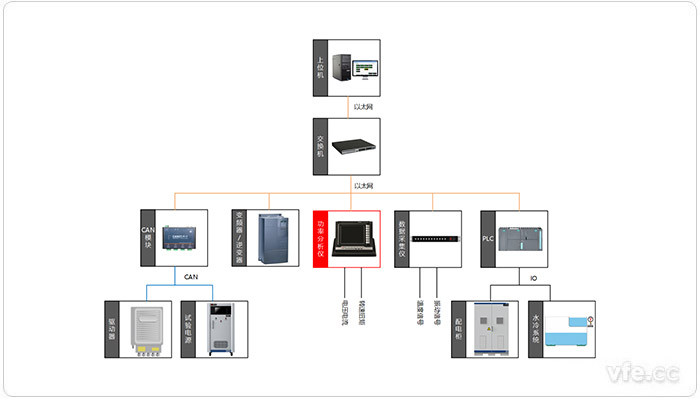

因為試驗臺測控系統連接設備多，部分設備數據量大，所以采用以太網的通信方式。

　　 上位機：人機交互

　　 功率分析儀：驅動器輸入輸出電參量及轉速、轉矩機械參量的同步測量，通過以太網與上位機進行交互;

　　 數據采集儀：實現多路溫度、振動信號測量;

　　 變頻器/逆變器：對電力測功機的轉速、扭矩進行控制;

　　 CAN模塊：通過CAN模塊將以太網數據與CAN數據進行轉換從而控制試驗電源和驅動器，及獲取相應的監控信息;

　　 PLC：IO端口實現對配電柜中的智能熔斷器、水冷系統的監測和控制。
